热交换器垫片

热交换器垫片是指用于热交换器中的密封垫片，其结构或类型主要根据热交换器的操作条件（如温度、压力、介质）而定。常见的热交换器垫片（如金属包覆垫片）由金属包覆层和软质密封填充料构成。其密封填充料具有出色的回弹性，而金属包覆层主要提供机械强度，保护内部的填充料免受压力条件、温度波动及腐蚀的影响，并与填充料共同作用实现可靠的密封。此类垫片由专业制造商生产，专用于热交换器。使用金属包覆类热交换器垫片需满足三大条件：法兰密封面需具有规定的表面光洁度（粗糙度）和良好的平面度、施加足够且均匀的螺栓预紧载荷、法兰需精确对中，才能确保有效密封。

金属包覆

凭借卓越的耐腐蚀性、高强度和出色的密封稳定性，金属包覆技术专为热交换器打造高性能垫片，即使在严苛工况下也能提供长效密封屏障。

无石棉压缩板

无石棉板材以其安全环保特性、优异的耐高温性和稳定可靠的密封性，为热交换器提供高性能垫片解决方案，保障设备长期安全无忧运行。

金属缠绕

金属缠绕技术以优异耐腐蚀性、高强度和独特弹性补偿能力，专为热交换器打造高性能垫片，保障严苛工况长效密封。

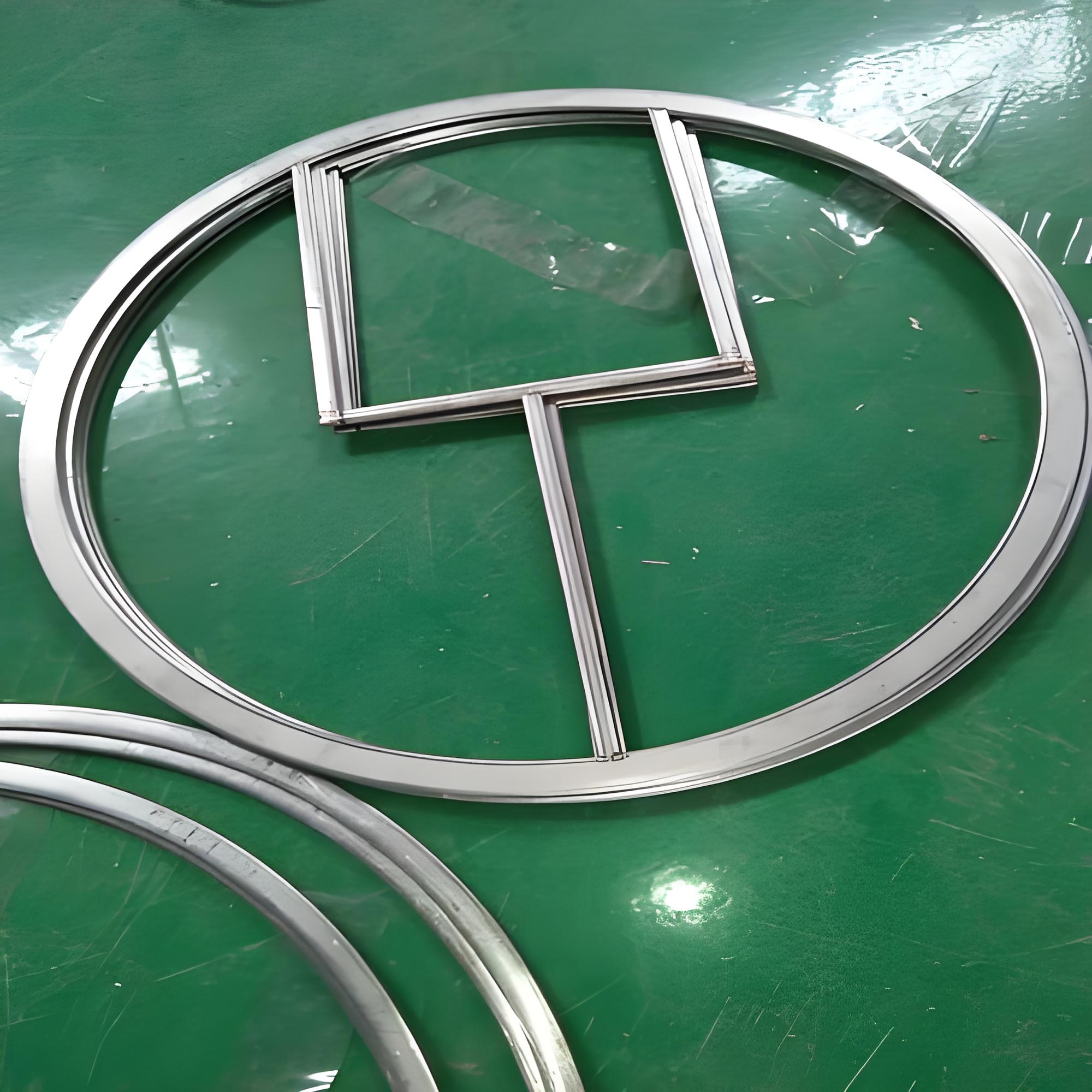

金属包覆垫片

金属包覆垫片是指以柔性非金属材料为芯层，通过冷压包边等工艺整体包覆金属薄板的复合密封件。根据结构形式和应用需求不同，主要分为波形包覆、齿形包覆等类型。
金属包覆垫片的基材与结构：

■柔性石墨、无石棉板、PTFE等（厚度0.5-5mm）
■包覆金属层：不锈钢304/316、钛合金、铜等（厚度0.1-0.5mm）

■包覆形式：全包覆或局部包覆（如法兰接触面）

金属包覆垫片的特性：
▲高强韧性金属层提供优异抗压溃性和机械支撑，防止芯材吹出
▲金属与非金属复合结构适应法兰表面不规则性，实现高压密封
▲通过定制波纹/齿形设计精准控制密封比压，优化载荷分布

▲金属外壳保障尺寸稳定性，长期服役下维持密封可靠性

应用包括：

在sealpilot®产品系列的各种垫片中，您可以找到满足您需求的完美材料。了解为什么sealpilot gsakets是全球行业的定制垫片全球供应商。请求报价或致电13372542810联系我们，立即与柏德定制垫片专家交谈。

有关更多信息，您可以通过sales01@sealpilot.com 或0573-88229313联系柏德密封。

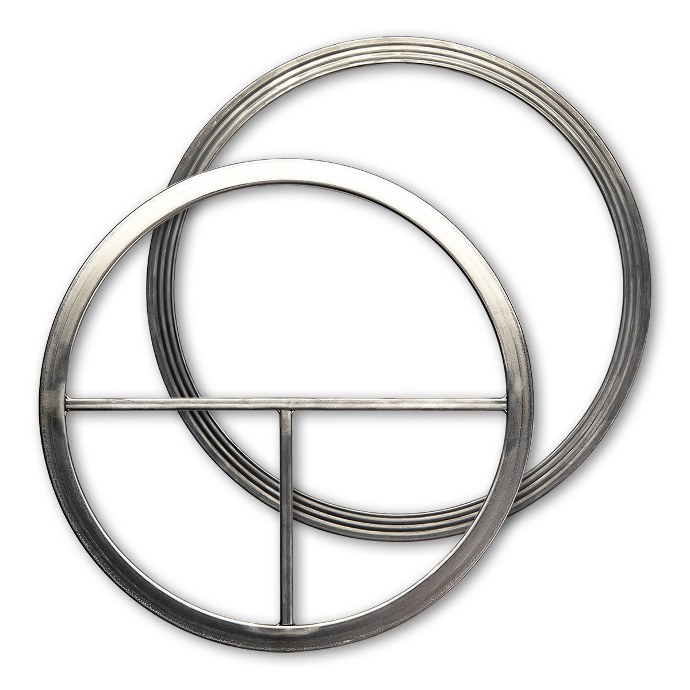

金属包覆垫片

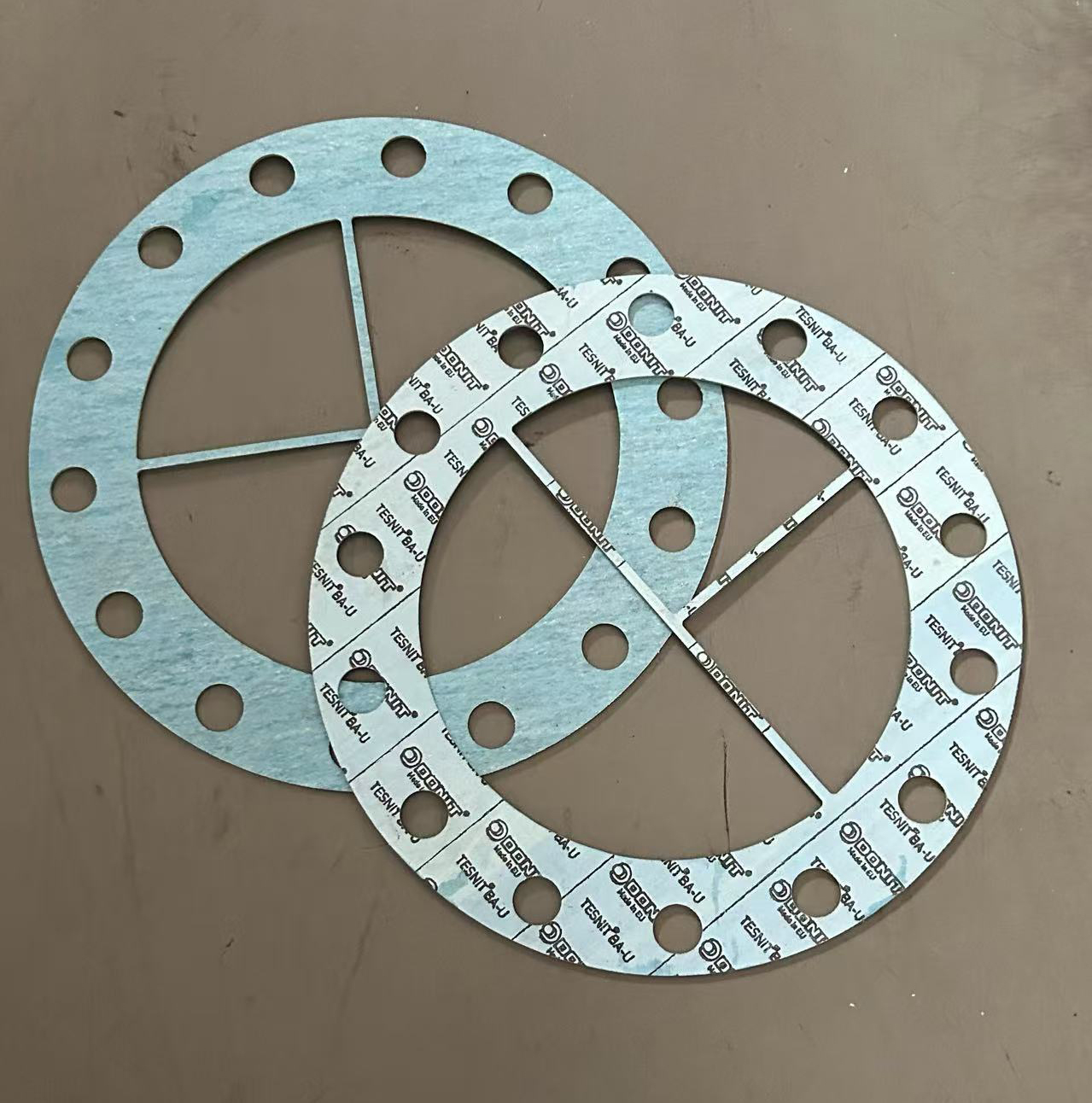

无石棉垫片

无石棉垫片是指采用环保型无机/有机纤维混合增强材料，经高温高压成型的密封板材。根据其增强纤维类型、粘结剂配方及最终性能等级不同，主要有无石棉橡胶垫片 (NAFC) 和无石棉压缩垫片 (CNAF) 等类型。

无石棉垫片的基材与结构：

■基材厚度：0.5mm - 6.0mm（常用1.5mm, 3.0mm）
■增强纤维：芳纶、纤维素、碳纤维、玻璃纤维等

■粘结剂体系：丁腈橡胶(NBR)、丁苯橡胶(SBR)、丙烯酸酯、氟聚合物等

■表面处理：可涂覆石墨、PTFE或硅酮层以提升特定性能

无石棉垫片的特性：

▲环保安全：不含石棉纤维，符合国际环保与职业健康法规
▲优异的密封性：纤维弹性可补偿法兰面微观不平，实现可靠中低压密封
▲耐高温与介质：耐受-50°C至+250°C（部分可达+300°C+）及油、水、

蒸汽等多种介质

▲可控压缩回弹性：提供良好密封应力保持，抗蠕变松弛

应用包括：

无石棉

金属缠绕垫片

金属缠绕垫片是应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，缠绕垫片采用优质SUS304，SUS316"V"形或"W"形金属带及其他合金材料余石墨，石棉，聚四氟乙烯，无石棉等软性材料相互交替重叠螺旋缠绕而成。

柏德密封缠绕垫片是精密设计的解决方案，适用于法兰接头，热交换器，锅炉手孔，检修孔和其他高温、高压应用，几乎可以抵抗所有已知的腐蚀性和有毒元素。

缠绕垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	最大工作压力	适用介质	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
特制石棉带	ASB	-150--450	100 BAR	般气密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 250	100 BAR	腐蚀性介质	18--30	≥15	≤13
无石棉材料	NAF	-100--350	100 BAR	一般气密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶瓷	CER	-200--1090	100 BAR	超高温	18--40	≥19

柏德密封具有完善的数据库,可以为你提供各种标准垫片,比如国标,欧标,美标,日标等同时也可以根据客户要求,制造一个特殊产品
